PCB線路板激光焊接技巧有哪些?

日期:2025-05-29    作者:松盛激光    來源:whlaser.cn    點擊數:

PCB線路板激光焊接技巧


1.工具/原料:激光焊接出射頭、錫絲、助焊劑。市場上有很多選擇。


使用適當激光控制的焊接出射頭。


2.合適的合金焊錫絲。建議使用無鉛錫絲,你可以選擇基于你的元件的線材厚度,0.8mm或1.00mm是正常使用的,你還需要考慮錫絲是一種干凈的棉絮或免清洗助焊劑。


3.如果可能,獲得藥芯焊絲


焊劑是焊料中的添加劑,通過去除和防止氧化以及改善液體焊料的潤濕特性來促進焊接過程。焊錫絲有不同類型的焊劑芯。


4.獲取PCB電路板和電子元件。


5.購買夾具以固定組件


焊接是較需要的技能之一涉足電子領域。這兩個人像豌豆和胡蘿卜一樣聚在一起。而且,雖然可以在不需要拿起激光出射頭的情況下了解和制造電子產品,但您很快就會發現,通過這一項簡單的技能可以打開一個全新的世界。焊接應該是每個人的武器庫中的技能。在一個不斷增長的技術環境的世界中,我們認為,每個地方的人們不單能夠理解他們?nèi)粘J褂玫募夹g(shù),而且能夠構建,改變和修復它們,這一點非常重要。焊接是許多技能中的一項,它將使您能夠做到這一點。


焊接到電路板上可能會非常棘手:太多的熱量會使銅跡線直接從電路板上移開板基板。使用額定功率為15-25瓦的激光,不能再使用。


首先輕輕擦拭板面打字機橡皮擦清潔銅,直到它明亮和有光澤。與任何電氣連接一樣,單使用60-40松香芯焊料,較好采用接近您所連接引線尺寸的規格。將導線或元件引線從后面插入電路板,并將其彎曲到足以防止元件掉落。


輕輕觸摸鍍錫焊接頭到銅線上并在同一時刻前列。幾秒鐘后,用焊料末端接觸引線,添加足夠的焊料來制作水坑,但不足以制造肥胖的水泡。焊料需要潤濕引線和銅線。


快速關閉激光和取出焊料。在焊料冷卻到足以冷凍之后,不要打擾電路板,如果你使用了適當?shù)臒崃浚@應該只有幾秒鐘,一張PCB線路板焊接就算完成了。


PCB激光錫焊參數設置


激光功率:根據焊接材料的種類、厚度以及焊接點的大小等因素來選擇合適的激光功率。一般來說,功率越大,焊接的深度和強度也越大,但過高的功率可能會導致焊接部位過熱,損壞電路板或電子元件。對于 PCB 電路板上的小型電子元件焊接,通常需要選擇較低的激光功率,如幾瓦到幾十瓦不等。


脈沖頻率:激光脈沖頻率會影響焊接的熱輸入和焊接效果。較高的脈沖頻率可以使焊接過程更加平穩,減少飛濺和氣孔等缺陷,但也會增加焊接區域的熱積累。在實際操作中,需要根據具體情況進行調整,通常脈沖頻率在幾十赫茲到幾百赫茲之間。


焊接速度:焊接速度決定了激光作用在焊接部位的時間。速度過快,可能導致焊接不牢固;速度過慢,則可能使焊接部位過熱,甚至造成電路板燒損。一般來說,對于 PCB 電路板激光焊接,焊接速度可以控制在每秒幾毫米到幾十毫米之間。


光斑直徑:光斑直徑大小直接影響焊接點的大小和能量分布。較小的光斑適用于焊接精細的元件或微小的焊點,能夠提供更高的能量密度,但對焊接位置的精度要求也更高;較大的光斑則適用于焊接較大的焊點或需要較大熱輸入的情況。通常,光斑直徑可在 0.1 毫米到 1 毫米之間選擇。

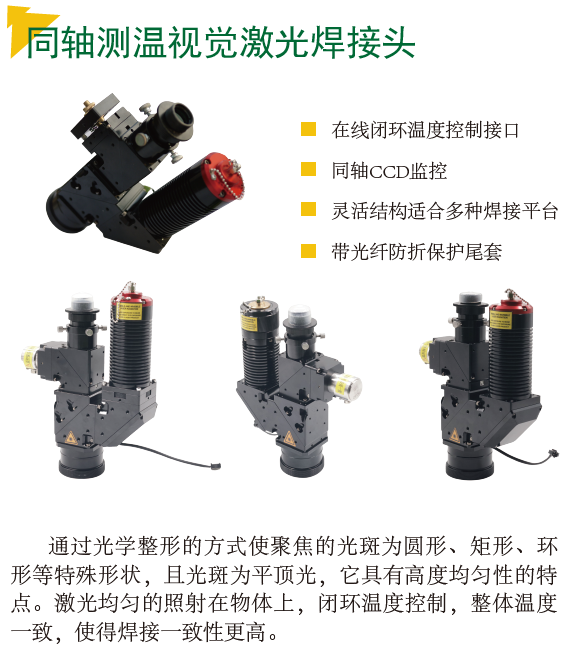

松盛光電激光恒溫錫焊實時溫度反饋系統,CCD同軸定位系統以及半導體激光器所構成;獨創PID在線溫度調節反饋系統,能有效的控制恒溫焊錫,有對焊錫對象的溫度進行實時高精度控制等特點,確保焊錫良品率與精密度。尤其適用于對于溫度敏感的高精度焊錫加工,如PCB線路板器件/微型揚聲器/馬達、連接器、攝像頭等等。
