PCB洞洞板插針環形光斑激光錫焊

環形光斑很好的緩解了匙孔不穩定問題，外環激光主要左右就是擴大匙孔開口，使得細微的波動不會導致匙孔坍塌堵塞開口，降低飛濺，使得穩定性大大提高，且外環光斑越大效果越好。 PCB 洞洞板上激光錫焊是先進焊接技術。

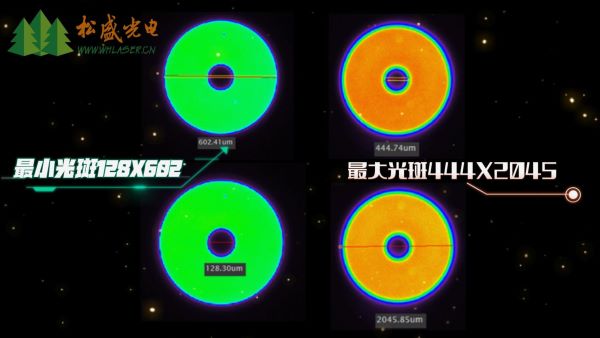

環形光斑尺寸圖示

原理

利用高能量密度的激光束照射插針與洞洞板的接觸部位，使材料迅速吸收激光能量并轉化為熱能，從而使焊接區域的材料快速熔化，形成牢固的焊點。

環形光斑工藝則是松盛光電研發工程師通過特殊的光學系統將激光束整形為環形分布的光斑，這種光斑分布能夠在焊接過程中提供更均勻的熱量分布，有助于提高焊接質量和穩定性。

優點

高精度：激光焊接能夠實現非常精確的能量控制和定位，確保插針與洞洞板之間的焊接位置準確無誤，滿足高精度電子產品的生產要求。

熱影響區?。河捎诩す夂附邮蔷植考訜幔瑹崃考性诤附訁^(qū)域，對周圍的 PCB 材料和電子元件的熱影響較小，減少了因熱變形和熱損傷導致的產品性能下降的風險。

焊接強度高：激光焊接形成的焊點結合緊密，強度高，能夠承受較大的機械應力和電氣負荷，提高了 PCB 組裝的可靠性。

高效自動化：適合自動化生產流程，可以與機器人等自動化設備相結合，實現高速、批量的焊接作業，提高生產效率，降低人工成本。

環保清潔：激光焊接過程中不需要使用助焊劑等化學物質，減少了對環境的污染，同時也避免了因助焊劑殘留導致的電氣性能下降和腐蝕等問題。

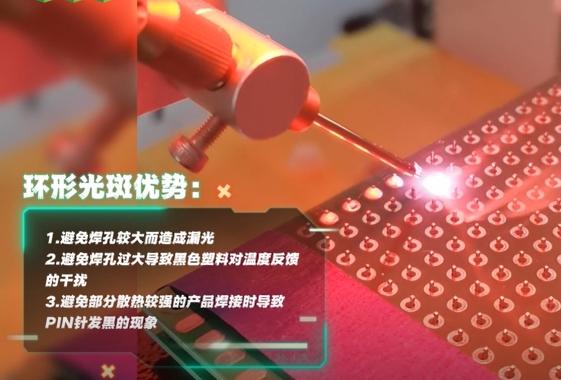

環形光斑的優勢

工藝關鍵因素

激光功率：合適的激光功率是確保焊接質量的關鍵。功率過低無法使材料充分熔化，導致焊接不牢固;功率過高則可能會造成材料過度熔化、飛濺甚至燒穿 PCB 板。

焊接時間：焊接時間要與激光功率相匹配，根據插針的材質、直徑以及洞洞板的厚度等因素來確定合適的焊接時間，以保證焊接效果。

光斑尺寸和形狀：環形光斑的尺寸和形狀需要根據插針的大小和焊接要求進行優化設計，以實現均勻的能量分布和良好的焊接成型。

焊接速度：焊接速度影響著激光能量在焊接區域的作用時間和熱量積累，過快或過慢的焊接速度都可能導致焊接缺陷，需要通過實驗來確定最佳的焊接速度。

工件的裝夾和定位：確保插針和洞洞板在焊接過程中保持準確的相對位置，避免因晃動或偏移導致焊接不良。

應用領域

廣泛應用于電子設備制造領域，如計算機主板、手機主板、平板電腦主板等各類 PCB 組裝中，用于焊接各種類型的插針、引腳等電子元件，以實現電氣連接和機械固定。在一些對焊接質量和可靠性要求較高的高端電子設備，如航空航天、軍事電子、醫療電子等領域也有重要應用。
